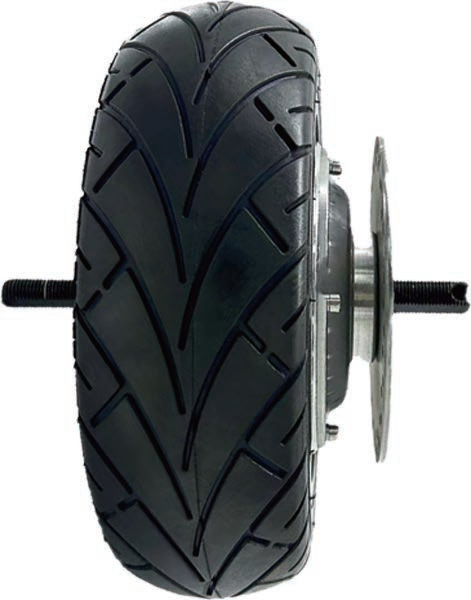

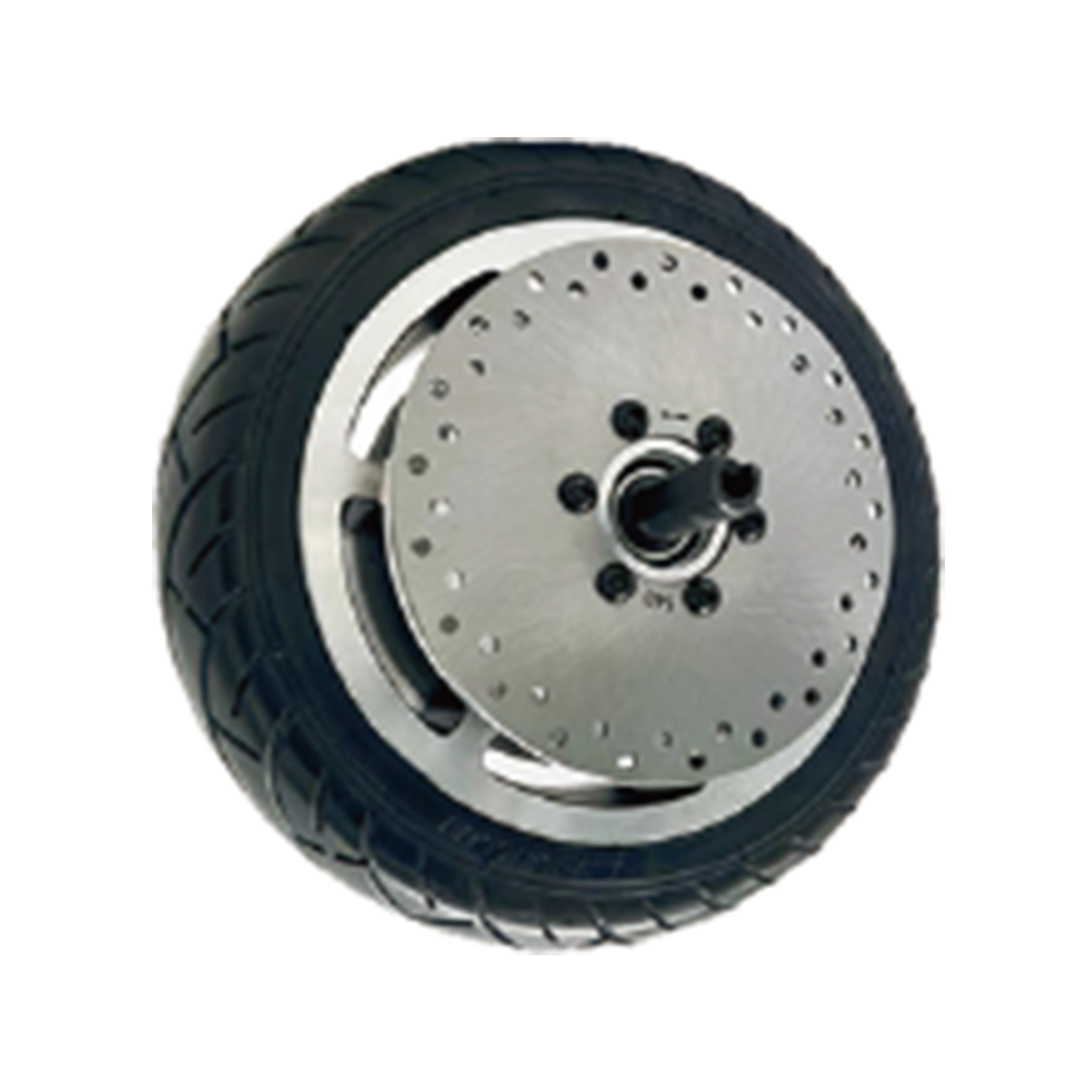

YQD-9.5インチディスクブレーキモーター
- 高出力180-1000W設計
- ディスクブレーキトルク機能
- 高効率65%以上
- 低騒音≤60dB
応用分野
APPLICATION FIELD
応用分野 / Application field
9.5インチディスクブレーキ付きモーターは、
中重量クラスの移動機器向けに適した高出力モデルです。
15〜80N·m の高トルクと最大1000Wの出力により、
屋外走行や勾配走行でも安定した駆動力を発揮します。
＜主な応用分野＞
・中重量タイプの電動カート（80〜180kg クラス）
・清掃ロボット、搬送ロボット（中型）
・電動ハンドトラック、作業補助カート
・モビリティ機器（アウトドア用途を含む）
・屋外巡回ロボット、サービスロボット

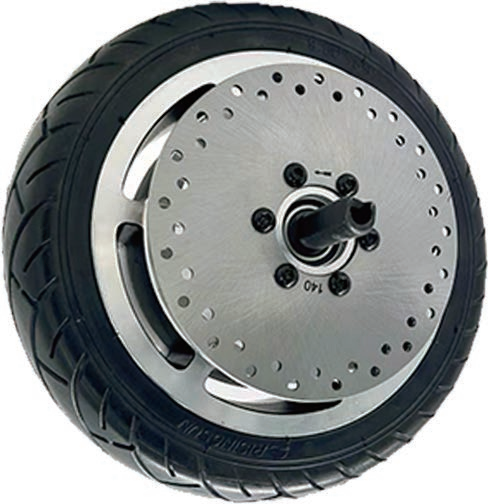

ディスクブレーキにより、確実な制動性能を確保しつつ、
正転・逆転のスムーズな制御に対応します。

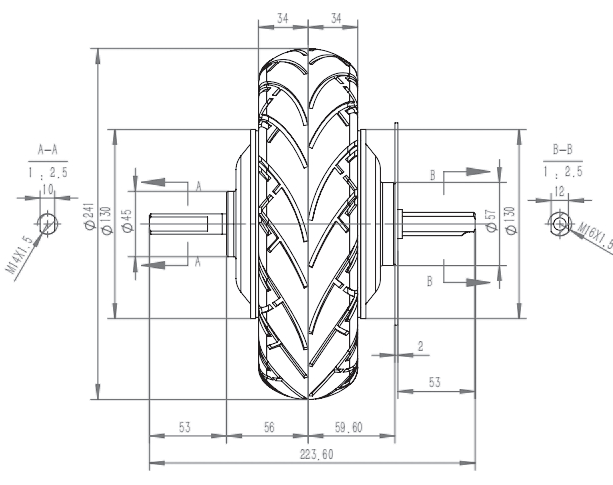

製品仕様
PRODUCT PARAMETER
製品仕様 / Product parameter
| 定格電圧 | 24V/36V/48V | 効率 | ≥65% |
| 定格電流 | 10-20/6-12/4-8(A) | 減速比 | 1:5.2 |
| 定格回転速度 | 280±10 | ブレーキトルク(N·M) | – |
| 出力 | 180-1000W | 総重量 | 4.3KG± |
| トルク(N·M) | 15-80 | 磁石材料 | 希土類 鉄ホウ |
| 無負荷電流 | 0.65-1.8A | ステーター材質 | ケイ素鋼板 |
| 無負荷回転速度(rpm) | 300± | 回転方向（軸端操作） | 正転/逆転（CW/CCW） |
| 使用環境温度 | -20℃～+70℃ | 騒音（ノイズ） | ≤60dB |
| 保管温度 | -10℃～+50℃ | 振動 | ≤1.8mm/S |
| 保管湿度 | ≤85% |
