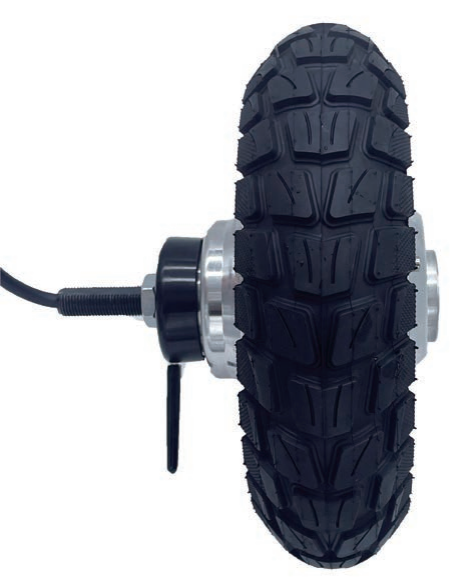

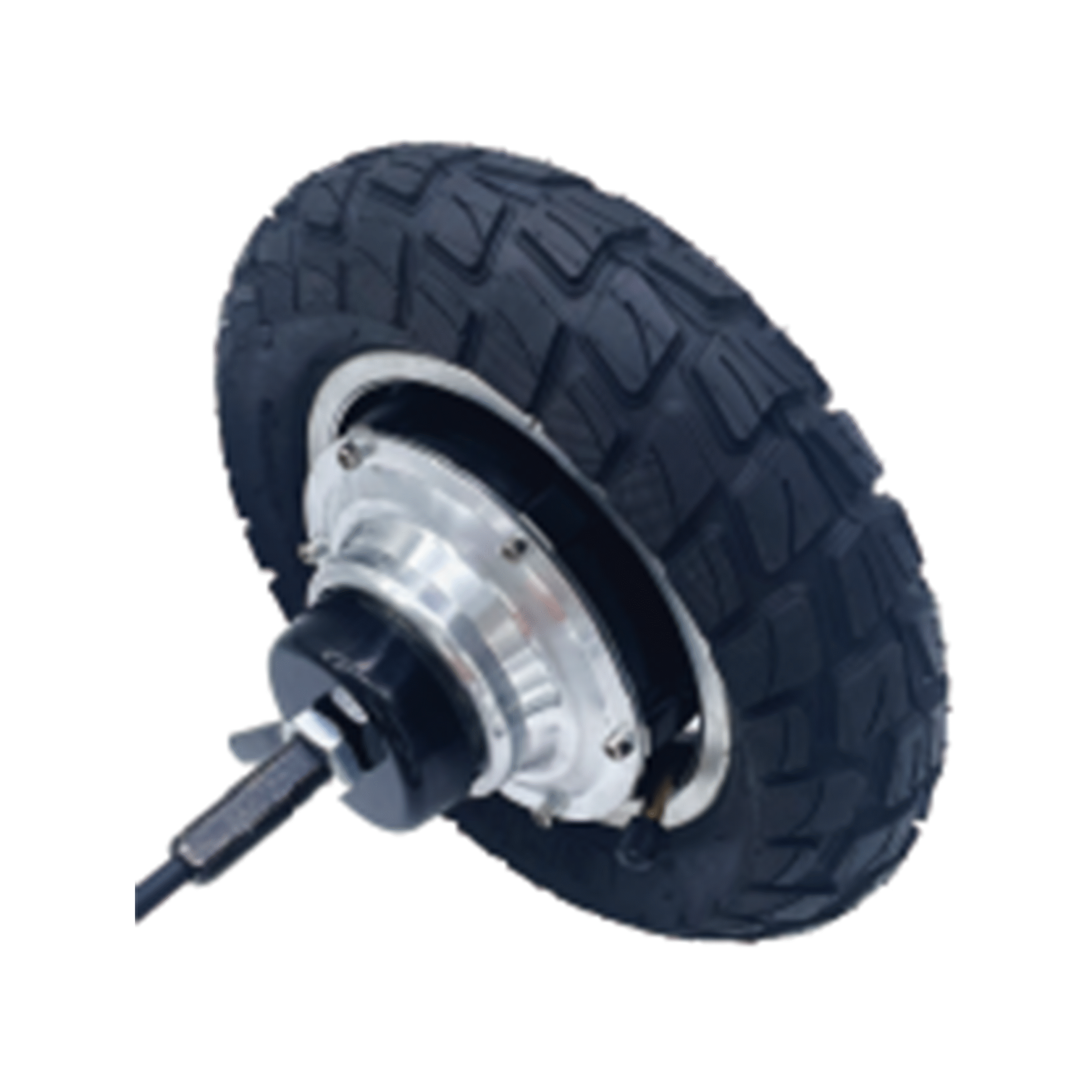

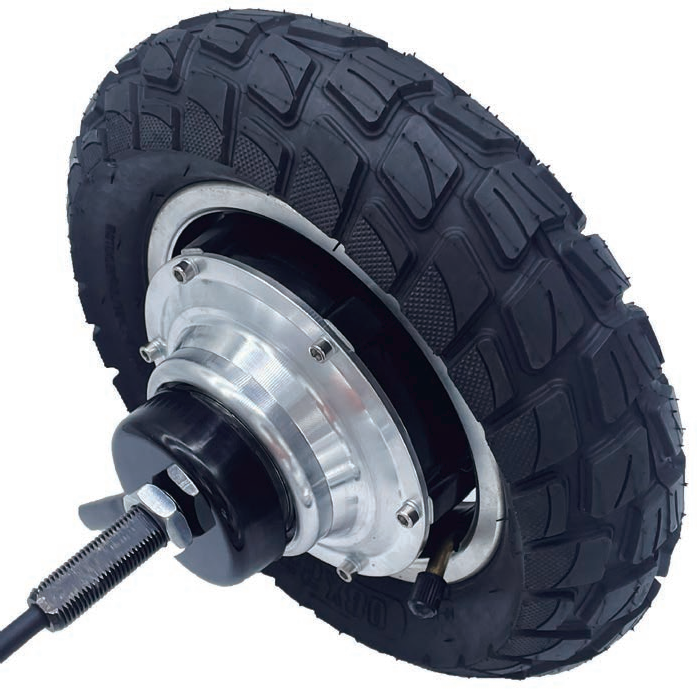

DCS-10インチ電磁ブレーキモーター

高出力180-400W設計
電磁ブレーキトルク機能
高効率65%以上
低騒音≤60dB
IP66に対応可能

`応用分野`

APPLICATION FIELD

応用分野 / Application field

10インチ電磁ブレーキモーターは、
中～中重量クラスの搬送ユニットや作業ロボット向けに開発された、
高い制動性能と安定した駆動力を兼ね備えたモデルです。

＜主な応用分野＞

・中重量クラスの電動台車（70～180kg）
・自走式作業ユニット（散布・除草・点検ロボット）
・サービスロボット・小型AGV / AMR
・物流向け搬送カート・牽引ユニット
・屋外作業を伴う低速モビリティ

＜特長・使用メリット＞

・36.6N·m ブレーキによる高い保持力で、勾配でも安全停止
・負荷が大きい搬送でも安定した走行が可能
・IP66 対応可能で屋外の粉塵・水滴環境にも強い
・正転 / 逆転切替がスムーズで、静音性も良好
・電磁ブレーキのため停止精度が高く、制御がしやすい
・ロボット・搬送ユニットの量産採用に適した安定品質

製品仕様

PRODUCT PARAMETER

製品仕様 / Product parameter

定格電圧	24V/36V/48V	効率	≥65%
定格電流	9.9-14(A)	減速比	1:5.2
定格回転速度	280±10	ブレーキトルク(N·M)	36.6
出力	180-400W	総重量	5KG±0.5KG
トルク(N·M)	7-45	磁石材料	希土類鉄ホウ
無負荷電流	1.7-2.4A	ステーター材質	ケイ素鋼板
無負荷回転速度(rpm)	200-450	回転方向（軸端操作）	正転/逆転（CW/CCW）
使用環境温度	-20℃～+70℃	騒音（ノイズ）	≤60dB
保管温度	-10℃～+50℃	振動	≤1.8mm/S
保管湿度	≤85%
