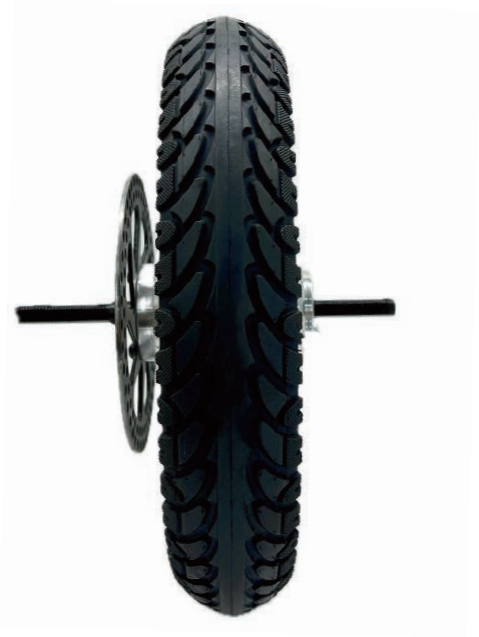

YQD-12インチディスクブレーキモーター
- 高出力180-500W設計
- ディスクブレーキトルク機能
- 高効率65%以上
- 低騒音≤60dB
応用分野
応用分野 / Application Field
YQD-12インチディスクブレーキモーターは、最大500Wの出力とディスクブレーキの優れた制動力を兼ね備えた、中〜高負荷対応の高性能駆動ユニットです。
特に停止精度・応答性が求められる走行制御用途に適しており、屋外での使用にも対応可能な設計です。
＜主な応用分野＞
- 電動三輪車・大型モビリティカート
- 屋外用牽引車両・搬送ロボット（高負荷用途）
- サービスロボット・自律走行ロボットの駆動系
- メンテナンスカー、工場内搬送ユニット
- 坂道や高頻度ブレーキが必要な用途の補助機器
本モデルは、出力180〜500W、トルク7〜45N.m、回転速度233rpm、ディスク制動力付きで、
優れた制動応答性と駆動安定性を提供します。
製品仕様
PRODUCT PARAMETER
製品仕様 / Product parameter
| 定格電圧 | 24V/36V/48V | 効率 | ≥65% |
| 定格電流 | 10-20/6-12/4-8(A) | 減速比 | 1:5.2 |
| 定格回転速度 | 233 | ブレーキトルク(N·M) | – |
| 出力 | 180-500W | 総重量 | 4.3KG±0.5KG |
| トルク(N·M) | 7-45 | 磁石材料 | 希土類 鉄ホウ |
| 無負荷電流 | 1.0-2.5A | ステーター材質 | ケイ素鋼板 |
| 無負荷回転速度(rpm) | 248± | 回転方向（軸端操作） | 正転/逆転（CW/CCW） |
| 使用環境温度 | -20℃～+70℃ | 騒音（ノイズ） | ≤60dB |
| 保管温度 | -10℃～+50℃ | 振動 | ≤1.8mm/S |
| 保管湿度 | ≤85% |
