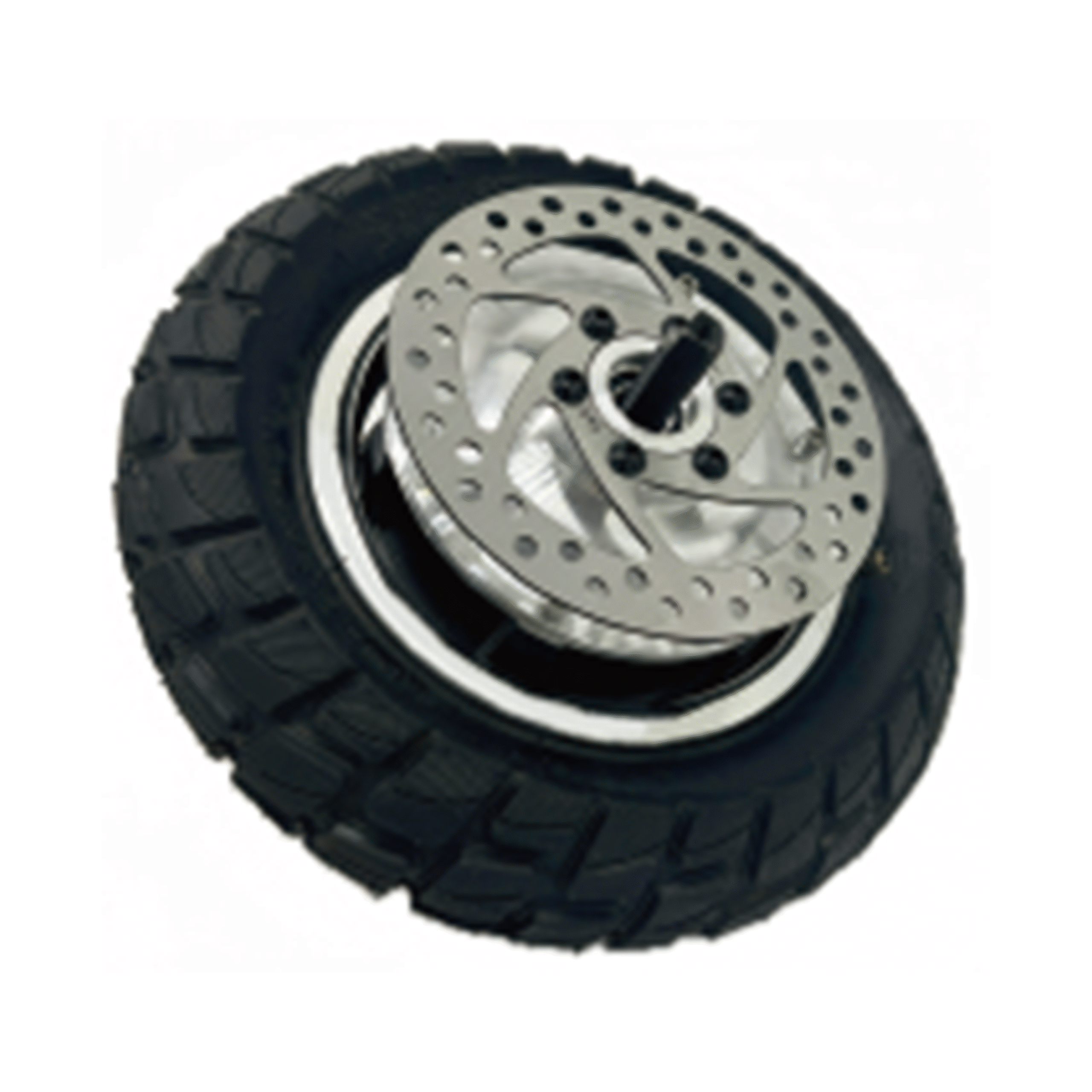

YQD-10インチディスクブレーキモーター
- 高出力180-400W設計
- ディスクブレーキトルク機能
- 高効率65%以上
- 低騒音≤60dB
応用分野
応用分野 / Application Field
YQD-10インチディスクブレーキモーターは、ディスクブレーキを搭載した中出力タイプのモーターです。180〜400W出力、最大トルク45N.mという仕様により、搬送・移動用途において滑らかな制動と操作性を実現します。
＜主な応用分野＞
- 電動キャリーカート、モビリティデバイス（中型）
- 工場内の小型搬送装置・牽引カート
- 屋外用パーソナルモビリティ（低速走行モデル）
- 押し歩き支援機器や補助移動ユニット
- 軽荷重用ロボットシャーシ・サービスロボット
定格電流9.9〜14A、定格回転数280rpm、トルク7〜45N.mの性能バランスにより、
加減速の挙動が自然で、低速走行や高頻度ブレーキ操作にも対応します。
また、両回転方向（CW/CCW）に対応しており、柔軟な制御が可能です。
製品仕様
PRODUCT PARAMETER
製品仕様 / Product parameter
| 定格電圧 | 24V/36V/48V | 効率 | ≥65% |
| 定格電流 | 9.9-14(A) | 減速比 | 1:5.2 |
| 定格回転速度 | 280±10 | ブレーキトルク(N·M) | – |
| 出力 | 180-400W | 総重量 | 4.3KG±0.5KG |
| トルク(N·M) | 7-45 | 磁石材料 | 希土類 鉄ホウ |
| 無負荷電流 | 0.65-1.8A | ステーター材質 | ケイ素鋼板 |
| 無負荷回転速度(rpm) | 300± | 回転方向（軸端操作） | 正転/逆転（CW/CCW） |
| 使用環境温度 | -20℃～+70℃ | 騒音（ノイズ） | ≤60dB |
| 保管温度 | -10℃～+50℃ | 振動 | ≤1.8mm/S |
| 保管湿度 | ≤85% |
