モーター

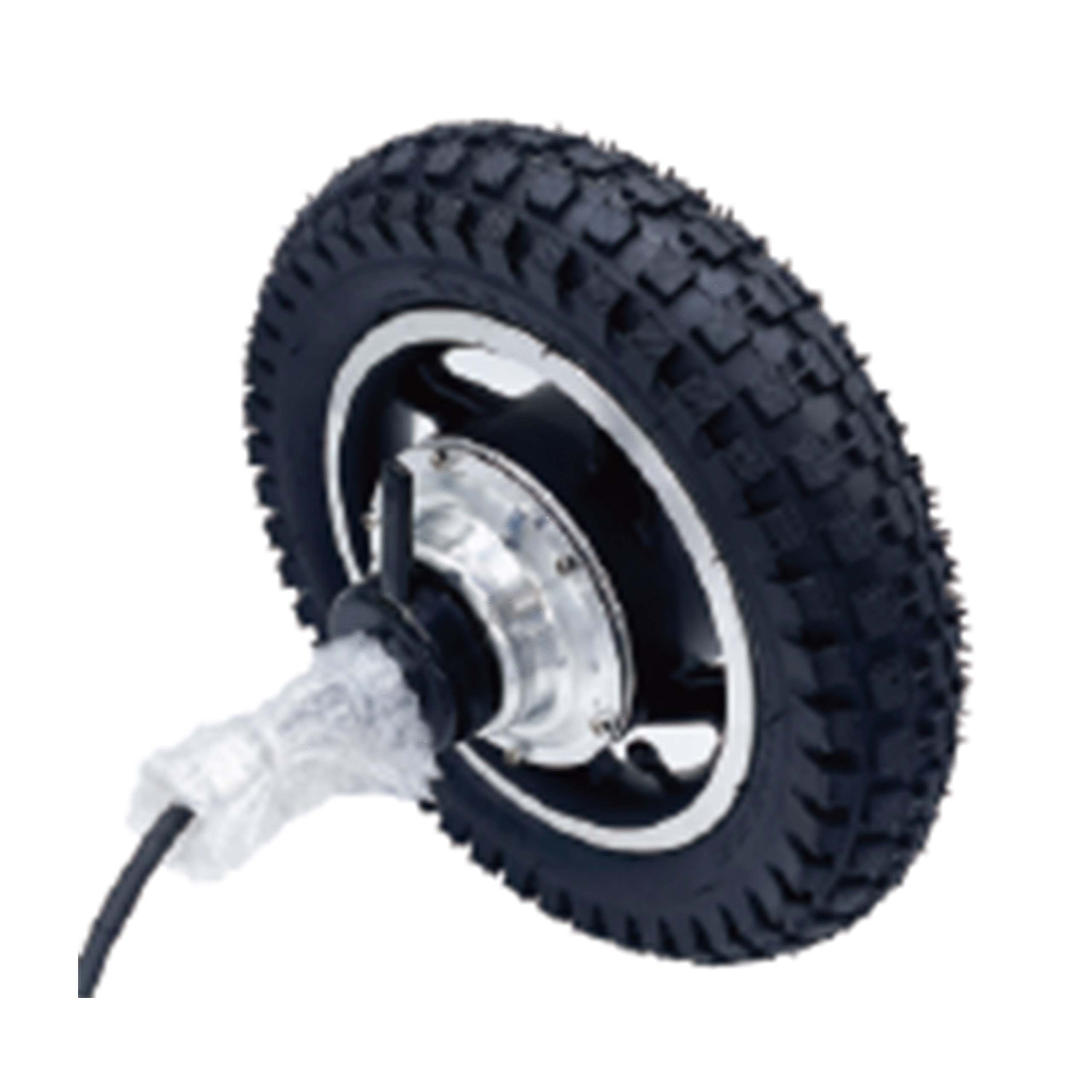

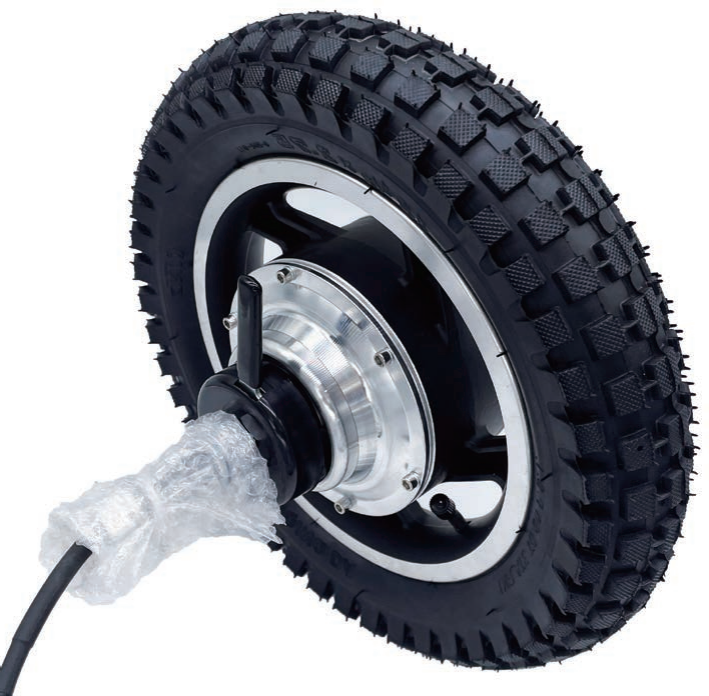

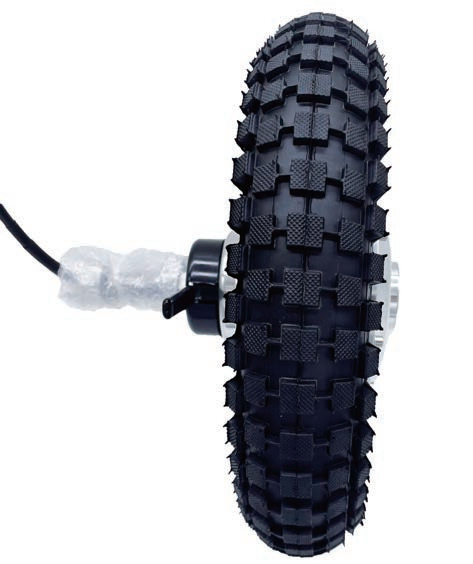

DCS-12インチ電磁ブレーキモーター
- 高出力180-500W設計
- 電磁ブレーキトルク機能
- 高効率65%以上
- 低騒音≤60dB
- IP66に対応可能
応用分野
APPLICATION FIELD
応用分野 / Application field
12インチ電磁ブレーキモーターは、
走破性・安全性・耐荷重を求める中大型モビリティや作業機器向けに
設計されたハイパワー仕様のモデルです。
45 N·m クラスの実用トルクと電磁ブレーキによる確実な停止性能で、
屋外の荒れた路面でも安定した走行を実現します。
＜主な応用分野＞
・車椅子・介護用モビリティ（電動/手押しアシスト）
・小型カスタムカー・簡易EV
・アウトドア用途の作業ユニット（除草・散布・牽引用）
・ハンドカート・台車の電動化ユニット
・軽中量級ロボット（サービスロボット / 屋外ロボット）
＜特長・使用メリット＞
・45 N·m の実用トルクで屋外の段差・傾斜にも強い
・36.6 N·m の電磁ブレーキで停止時の安全性が高い
・12インチの大型タイヤで振動吸収・走破性が優秀
・正転・逆転にスムーズ対応、低速域でも制御しやすい
・大型機器向けでも扱いやすいサイズ・重量バランス
製品仕様
PRODUCT PARAMETER
製品仕様 / Product parameter
| 定格電圧 | 24V/36V/48V | 効率 | ≥65% |
| 定格電流 | 12.6(A) | 減速比 | 1:5.2 |
| 定格回転速度 | 233 | ブレーキトルク(N·M) | 36.6 |
| 出力 | 180-500W | 総重量 | 4.3KG±0.5KG |
| トルク(N·M) | 7-45 | 磁石材料 | 希土類 鉄ホウ |
| 無負荷電流 | 1.0-2.5A | ステーター材質 | ケイ素鋼板 |
| 無負荷回転速度(rpm) | 248± | 回転方向（軸端操作） | 正転/逆転（CW/CCW） |
| 使用環境温度 | -20℃～+70℃ | 騒音（ノイズ） | ≤60dB |
| 保管温度 | -10℃～+50℃ | 振動 | ≤1.8mm/S |
| 保管湿度 | ≤85% |
