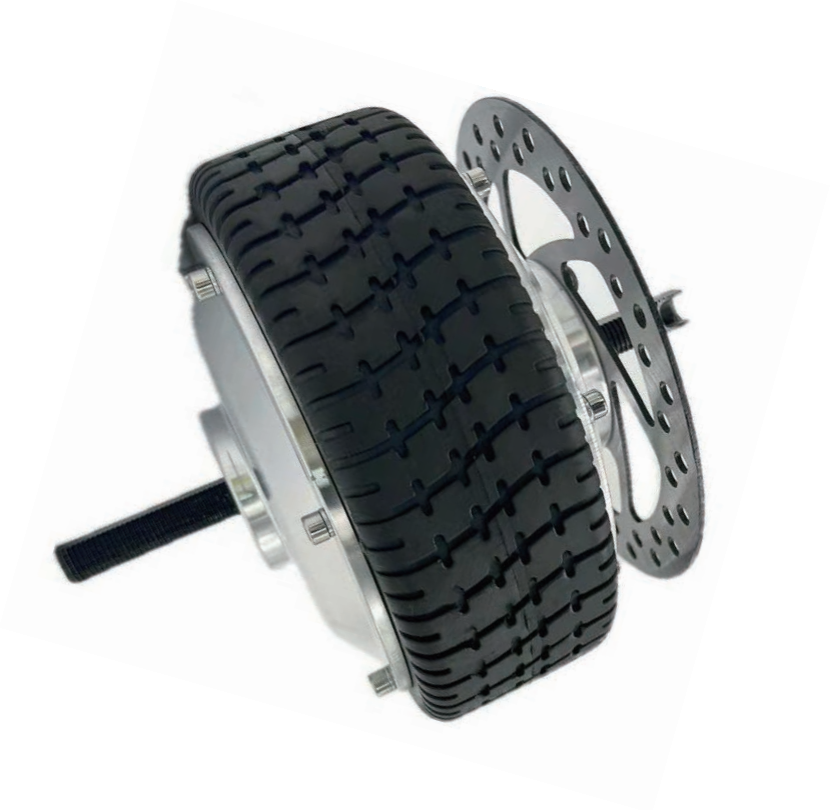

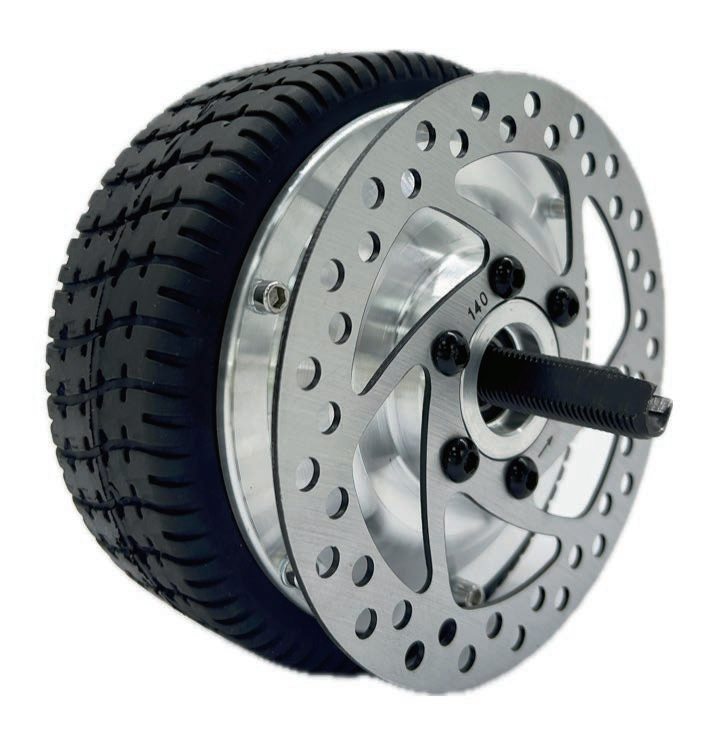

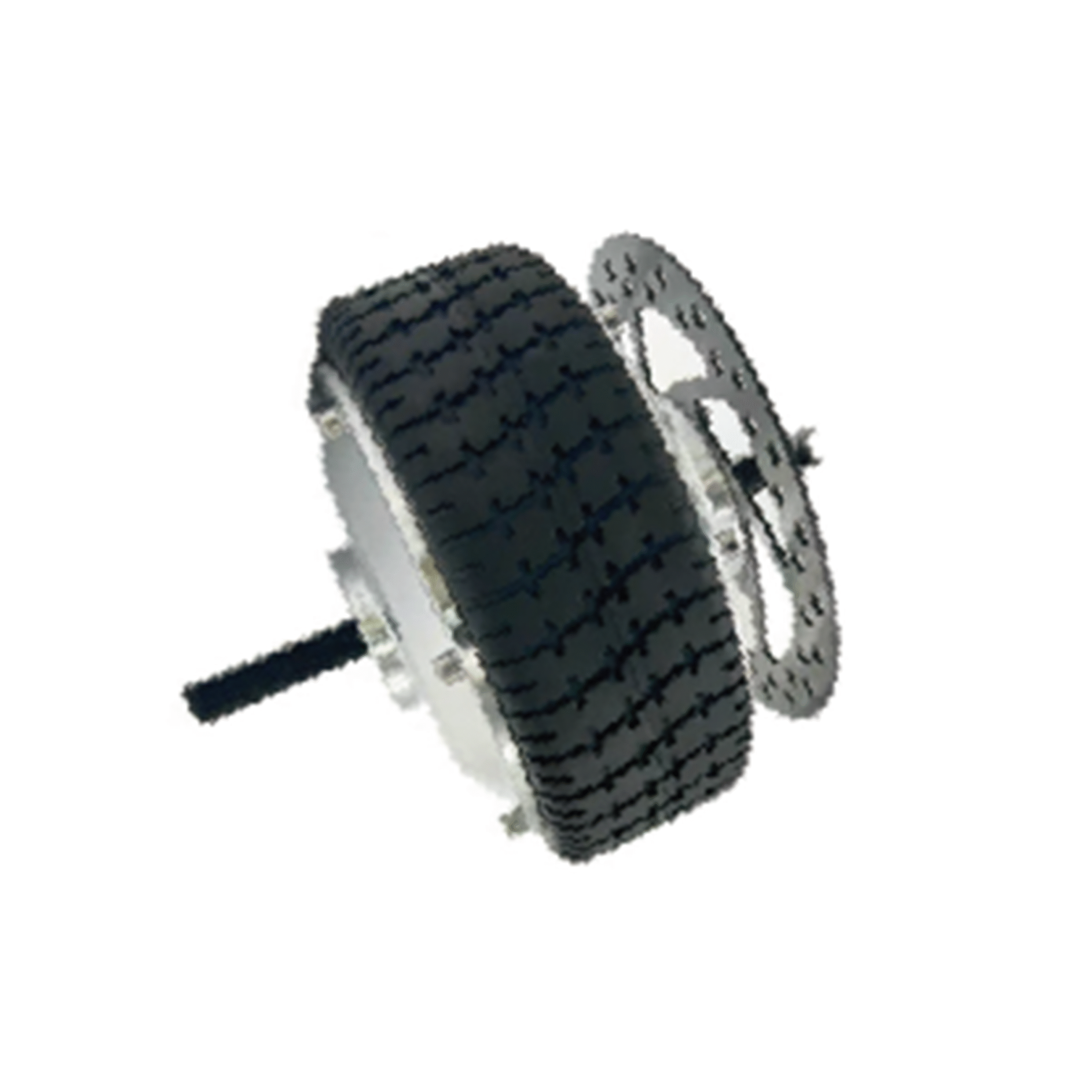

YQD-6インチディスクブレーキモーター
- 高出力180-400W設計
- ディスクブレーキトルク機能
- 高効率65%以上
- 低騒音≤60dB
応用分野
APPLICATION FIELD
応用分野 / Application field
6インチディスクブレーキ付きモーターは、
高い制動力と中トルク性能を兼ね備えた、
軽中量級の搬送装置・小型モビリティ向けモデルです。
屋内外での停止性能が求められる用途に適しています。
＜主な応用分野＞
・軽中量タイプの電動台車（60～150kg クラス）
・自走式清掃機器・サービスロボット
・段差や斜面を含む小型搬送ユニット
・押し歩きアシストカート・作業支援カート
・屋外対応の低速小型モビリティ
・物流現場の補助搬送装置
ディスクブレーキにより高い制動力を発揮し、
勾配走行や頻繁な停止動作でも安定した制御が可能です。
正転・逆転にもスムーズに対応し、静音で扱いやすい設計です。
製品仕様
PRODUCT PARAMETER
製品仕様 / Product parameter
| 定格電圧 | 24V/36V/48V | 効率 | ≥65% |
| 定格電流 | 10-20/6-12/4-8(A) | 減速比 | 1:5.2 |
| 定格回転速度 | 280±10 | ブレーキトルク(N·M) | – |
| 出力 | 180-400W | 総重量 | 4.3KG |
| トルク(N·M) | 7-45 | 磁石材料 | 希土類 鉄ホウ |
| 無負荷電流 | 0.65-1.8A | ステーター材質 | ケイ素鋼板 |
| 無負荷回転速度(rpm) | 300± | 回転方向（軸端操作） | 正転/逆転（CW/CCW） |
| 使用環境温度 | -20℃～+70℃ | 騒音（ノイズ） | ≤60dB |
| 保管温度 | -10℃～+50℃ | 振動 | ≤1.8mm/S |
| 保管湿度 | ≤85% |
