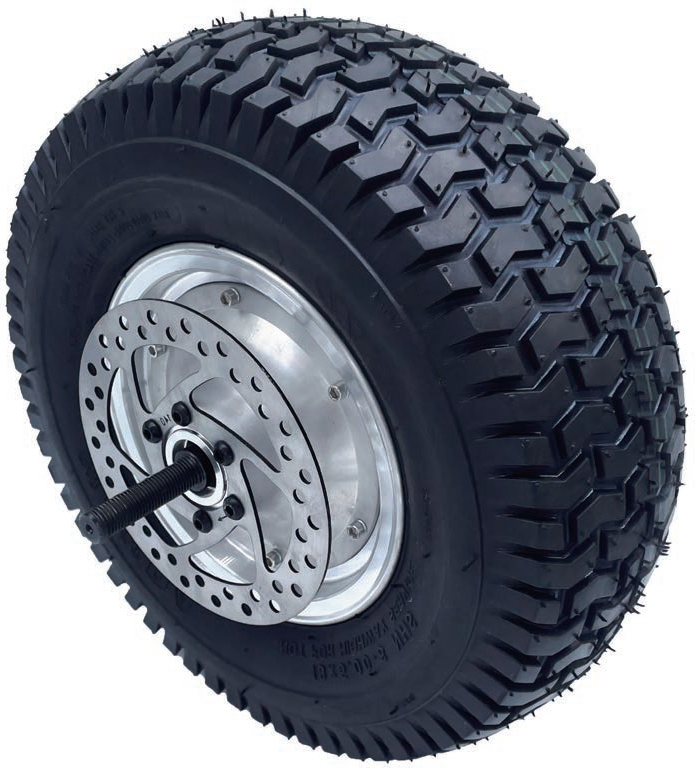

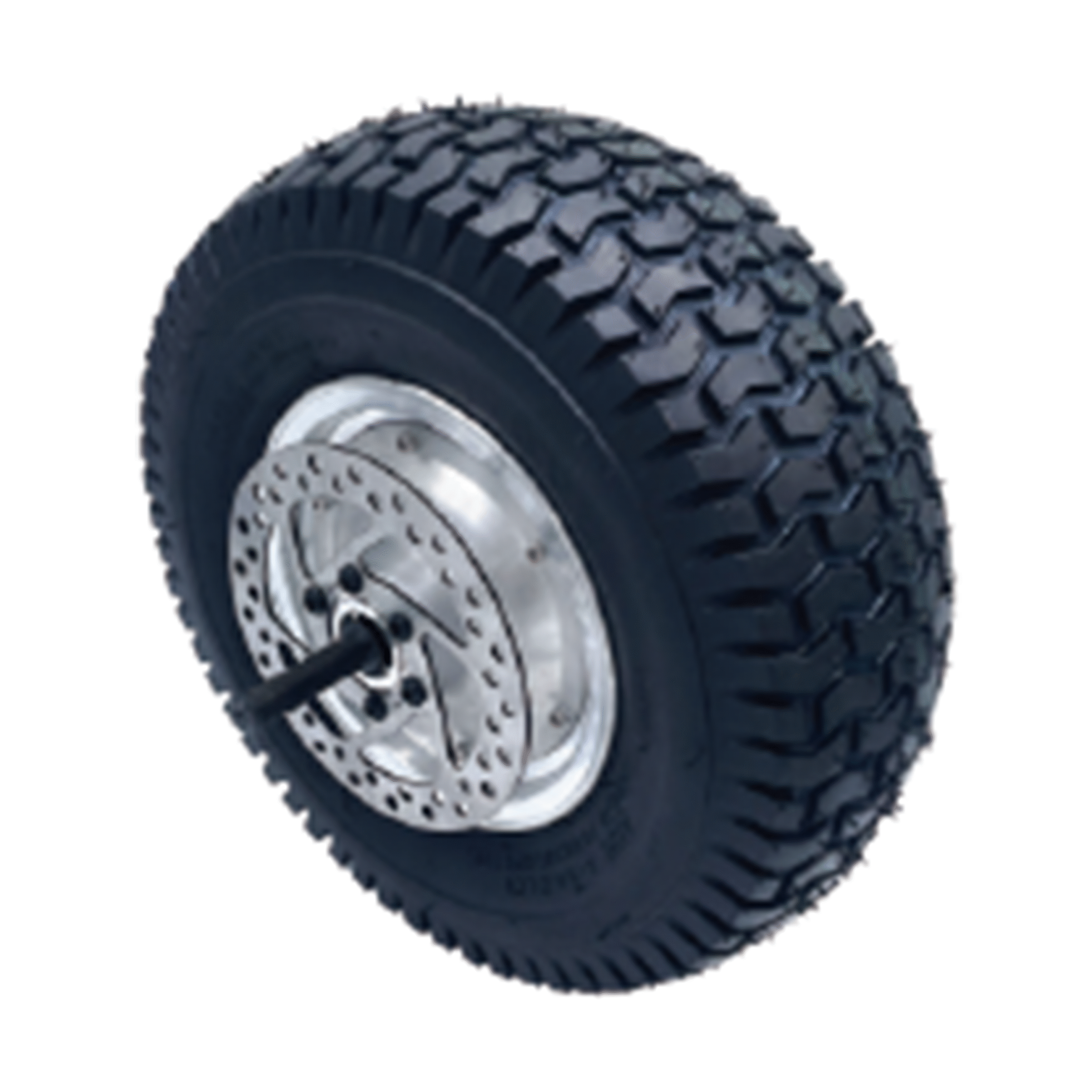

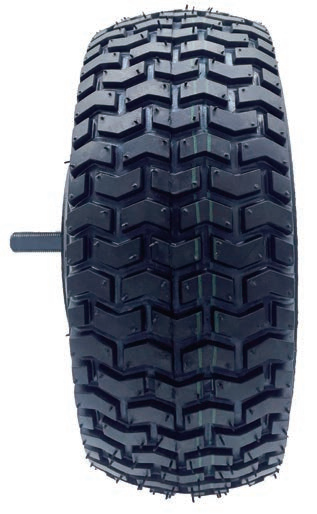

YQD-13インチディスクブレーキモーター
- 高出力180-400W設計
- ディスクブレーキトルク機能
- 高効率65%以上
- 低騒音≤60dB
応用分野
APPLICATION FIELD
応用分野 / Application Field
YQD-13インチディスクブレーキモーターは、最大400W出力・80N.mトルクを実現した高トルクタイプの車輪一体型駆動モーターです。
IP66対応が可能で、屋外環境や粉塵・水滴のある過酷な条件下にも適応できる堅牢な設計となっています。
安定した低速駆動と強力な制動力が求められる中〜大型モビリティ機器に最適です。
＜主な応用分野＞
- 中型〜大型の搬送台車・重量物用電動カート
- 屋外走行を伴う物流搬送ロボット（全天候対応）
- 坡道や段差の多い環境下での移動機器
- 建設現場や工場内での牽引・補助機器
- 高トルクを必要とする押し歩きアシスト装置
- IP対応が求められる屋外型サービスロボット
7〜80N.mの幅広いトルクレンジに対応し、使用条件に応じて柔軟なカスタマイズが可能。
1.5:2の減速比でスムーズな始動と制動が実現され、300rpmの定格回転速度により低速での安定走行が可能です。
ディスクブレーキの採用により、高い制動性能と放熱性を両立。
また、正転・逆転（CW/CCW）両対応で、静音性にも優れ、メンテナンス性の高い設計となっています。
製品仕様
PRODUCT PARAMETER
製品仕様 / Product parameter
| 定格電圧 | 24V/36V/48V | 効率 | ≥65% |
| 定格電流 | 10-12.6(A) | 減速比 | 1:5.2 |
| 定格回転速度 | 280±10 | ブレーキトルク(N·M) | – |
| 出力 | 180-400W | 総重量 | 4.3KG±0.5KG |
| トルク(N·M) | 7-80 | 磁石材料 | 希土類 鉄ホウ |
| 無負荷電流 | 0.65-1.8A | ステーター材質 | ケイ素鋼板 |
| 無負荷回転速度(rpm) | 300± | 回転方向（軸端操作） | 正転/逆転（CW/CCW） |
| 使用環境温度 | -20℃～+70℃ | 騒音（ノイズ） | ≤60dB |
| 保管温度 | -10℃～+50℃ | 振動 | ≤1.8mm/S |
| 保管湿度 | ≤85% |
